Центробежные секционные типа ЦНС
08.05.2014, 13:14

Конденсат → КсВ

Назначение и конструкция:


  Конденсатные насосы представляют собой оборудование соответствующее «Основным положениям по сварке и наплавке узлов и конструкций паровых турбин». Конденсатные насосы в зависимости от места установки могут быть первого и второго подъемов. Насосы КсВ 1-го подъема устанавливают после конденсатора, а насосы 2-го подъема – после конденсатоочистки.

  Конденсатные насосы предназначенные для подачи жидкости, образующейся при конденсации газа и отработанного пара стационарных турбин, продуктов конденсации греющего пара из теплообменных установок, а также жидкостей, сходных с водой по химической активности и вязкости.

  От конденсатного насоса не требуется развития высокого давления. Благодаря этому поддерживается необходимое снижение температуры, которую проще контролировать. Допускается вариация подачи/напора в пределах рассчитанного поля Q–H за счет заводской обточки рабочих колес конденсатного насоса (по наружному диаметру). При этом, снижение показателя КПД допускается не более, чем на 3,5% от указанного в технической характеристике.

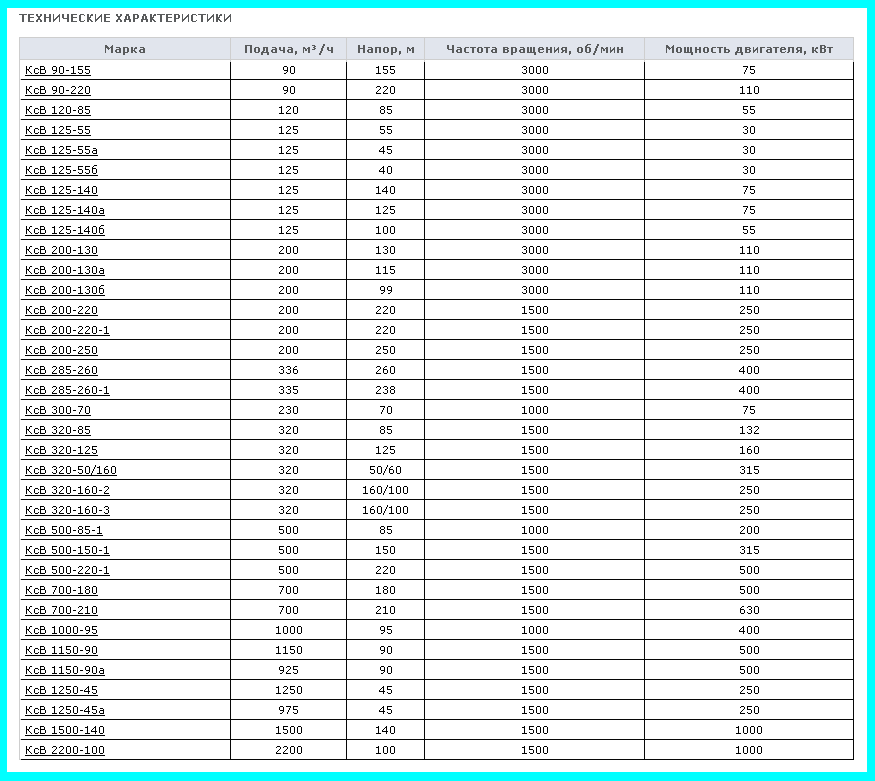

Устройство насоса КсВ.

  Насосы КсВ унифицированы по основным сборочным единицам и деталям: входным и напорным крышкам, сальниковым уплотнениям, их корпусам, подшипникам, секциям.

  К группе вертикальных конденсатных секционных насосов КсВ относятся центробежные двухкорпусные агрегаты, наружный корпус которых – сварной или литой, – состоит из приемной и напорной полостей. К опорному корпусу приварена (или отлита вместе с ним) опорная плита для установки аппарата на фундамент.

  Концевое уплотнение вала – сальниковое. Рабочее колесо 1 ступени – одностороннего или двустороннего входа. Камера, расположенная перед сальником, соединена отверстием в напорной крышке и разгрузочной трубой с приемной полостью корпуса насоса.

  Нижняя опора ротора – подшипник скольжения, подшипник качения (для насосов КсВ 125–55 и КсВ 125–140) или шестикамерный гидростатический подшипник скольжения (для насосов КсВ 200–130).

Преимущества насоса  КсВ.

  Благодаря демпфирующему действию конденсатного насоса, сглаживаются или полностью устраняется пульсация и скачки давления.

  Благодаря оптимизации геометрии потока, достигается стабильная подача рабочей среды.



Кислотная вода → ЦНСk

Назначение и конструкция:


  Насосы ЦНСк предназначены для интенсивной откачки кислотных вод на водоотливах в шахтах, где водородный показатель жидкостной среды  рН 3,5–8,5, ее температура от 1 до 40 ºС, и содержание твердой крошки по массе не превышает 0,2%, а по размеру –  не более 0,2 мм.

Преимущества конструкции ЦНСк

  Насосы марки ЦНСк, – это  центробежные горизонтальные агрегаты секционного типа (от двух до десяти секционных разделов). В корпусе  ЦНСк  стяжные шпильки стягивают крышки нагнетания и всасывания, плюс направляющие аппараты. В совокупности с ними рабочее колесо и уплотняющие кольца образуют одну из секций насоса. На стыках каждая секция уплотнена резиновыми шнурами. Благодаря секционной концепции обеспечивается изменение напора насоса, без влияния на подачу. Требуется лишь установить необходимое число направляющих аппаратов и раб/колес. В результате изменится длина рукавов обводняющей системы, длина стяжных шпилек и вала.

  Места, где вал выходит из корпуса, уплотнены кольцами с асбестовым сальником (набивкой квадратного сечения) пропитанными антифрикционной смесью. Кольца набивки закреплены с отклоненным смещением прорезов на 120º.

  Два подшипника, поставленные по скользящей посадке в заднем и переднем кронштейнах, служат опорами ротору, так, чтобы он мог перемещаться на величину «разбега» в направлении оси. Далее места, где вал выходит из корпусов подшипников и камеры уплотняются специальными манжетами. Чтобы исключить затекание воды в камеры подшипников, вал оснащен предустановочными отбойными кольцами.

Насос ЦНСк – все экономично и модульно

  Выходя из рабочего колеса первого отсека, жидкость протекает каналами направляющего аппарата и поступает на второе раб/колесо, действуя давлением увеличенным в первой секции. Затем жидкость направляется в третью секцию, где воздействует на раб/колесо силой, созданной во втором отсеке и так далее до полости гидрозатвора.

  Вследствие давления среды на боковые грани рабочих колес с неравными площадями, возникает сторонне осевое усилие на ротор. Уравновешивающим элементом конструкции ЦНСк является гидравлическая пята, сложенная из втулок дистанции плюс разгрузки и диска разгрузки.

  Насосы ЦНСк, – это относительно сложные технические агрегаты, к качеству которых предъявляются высочайшие требования уже существующих и новых, не имеющих аналогов гидросистем.



Масло → ЦНСм

Назначение и конструкция:

   Горизонтальные центробежные секционные насосы ЦНСм, способны подавать масло в подшипники уплотнения и отличаются предназначением обслуживать масляные магистрали турбогенераторов.

  Уже давно маркой высоких требований к качеству насосов ЦНСм являются конструктивные блоки (корпус и ротор), а также форма направляющих аппаратов. Стыки обшивки направляющих аппаратов уплотненны резиновым шнуром. На ротор насоса, состоящий из вала, установлены дистанционная втулка, рабочие колеса,  диск гидропяты и регулировочные кольца. Весь механизм стянут гайкой вала.

Надежность конструкции насосов ЦНСм.

  В опору ротора включены два сферических радиальных подшипника (ГОСТ 1608 5720-75), которые перемещаются в кронштейнах спереди и сзади по скользящей посадке. При этом для достижения больших мощностей задан выверенный вектор направления перекачиваемого потока; он обеспечивает стабильное давление в геометрически сложном секционном корпусе насоса. Это техническое решение реализовано в насосах ЦНСм благодаря хорошо продуманной конструкции секций, количество которых может изменяться от двух до десяти. В местах выхода вала соединение уплотняется сальником с антифрикционной пропиткой.

  Серия насосов ЦНСм снабжена оптимизированной системой подачи масляной жидкости, способствующей бесшумному нагнетанию и безимпульсному давлению в линиях турбогенераторов. Модулирующее регулирование напора обеспечивается изменением длины вала и установленным на 120º  смещением разрезов у колец набивки, плюс их специальным прижимом втулками сальника. Процесс подачи масла во всем рабочем диапазоне является бесперебойным.

Простое техническое обслуживание насосов ЦНСм.

  При работе насосов ЦНСм с входным давлением до 0,3 МПа, стекающую из сливного патрубка жидкость легко можно направить во всасывающий канал трубопровода.

  В составе подшипниковых камер имеются отбойные кольца. Засасывания воздуха через сальник предотвращает специальный гидрозатвор. Давление образованное в гидрозатворной полости ненамного  (до 0,3 МПа) превышает атмосферное, тем самым предупреждая подсос воздуха сквозь сальниковую набивку. Часть жидкости,  вытекшей из основной разгрузочной камеры,  действует как смазка между сальниковой набивкой и гайкой вала, а также охлаждает их трущихся поверхности.

  Равенство усилий на диск гидропяты устанавливается автоматически, за счет осевого смещения ротора. Этим обеспечивается долговечная надежная работа насоса ЦНСм от компании «ПромГидромаш».



Нефтепродукты → ЦНСн

Назначение и конструкция:


  Насосы ЦНСн  изготавливают для установки в системы транспортирования и промыслового сбора товарной, а также газонасыщенной обводненной нефти. Их поставляют в двух исполнениях:

  Первое – обычное исполнение  – для перекачки жидкости с пониженным содержанием сероводорода – до уровня 0,01 г/л;

  Второе исполнение – коррозионно-стойкая модель – для перекачивания жидкой среды с содержанием сероводорода в пределах 1,25 г/л.

Конструкторское  решение

  Насос ЦНСн состоит из модуля-головки и входного модуля-секций (камеража). Соединение модульных узлов между собой, плюс входного корпуса с двигателем – фланцевое. Уплотнение осуществляется кольцами из модифицированной резины.

  Соединение валов секционных модулей как между собой, так и далее с валом входного корпус-модуля  реализуется посредством  шлицевых муфт.

  Модуль-секция насоса ЦНСн позволяет корректировать напор, не изменяя подачу. Он состоит из пакета ступеней (направляющих аппаратов и рабочих колес), нижнего и верхнего подшипников, вала, осевой (верхней) опоры, основания, двух ребер, головки и колец.

Целесообразность применения насосов ЦНСн

  Виды применения насосов ЦНСн отличаются специфическими характеристиками, которые имеют определяющее значение при выборе центробежного агрегата многоступенчатого типа. Термическая чувствительность газонасыщенной нефти допускает температуры не выше 45°С, и не ниже 1°С (или не выше 60°С, но с принудительным интенсивным  охлаждением подшипников). Кроме того, при выборе материалов для изготовления ЦНСн компания "СПЕЦНАСПРОМ" учитывает абразивный (эрозионный) износ, а также особые свойства составляющих компонентов так называемой товарной нефти. Разъедание твердых тел определяет, в частности, применение эрозионностойких конструктивных элементов.

Основные достоинства насоса ЦНСн.

  В виду специфических параметров применения ЦНСн, насосы с высокой износостойкостью.

  Установка в насосе ЦНСн комбинированных распределительных механизмов снижает износ ротора.





Вода с t до 105° С → ЦНСг

Назначение и конструкция:


  Компания "СПЕЦНАСПРОМ" выпускает насосы ЦНСг для питания водой трубопроводных систем и паровых котлов с внутренним давлением 13,7 МПа. Для достижения точности насоса, поток воды должен иметь (pH) водородный показатель в пределах 7…9, температуру циркулирующей среды от 1 до 105°С. При этом жидкость не должна содержать твердых включений крупнее 0,1 мм, с массовой долей механической взвеси не более 0,1%.

Конструкция ЦНСг.

Насосы ЦНСг – центробежные горизонтальные двухкорпусные с комбинированным внутренним блоком секционного типа, саморегулирующейся гидравлической пятой, износостойкими подшипниками скольжения с принудительным притоком смазки и торцовыми уплотнениями вала.

  Основными сборочными единицами являются: наружный и внутренний корпуса, напорная и входная крышки, корпус концевого уплотнения, опорные подшипники.

  Наружный корпус ЦНСг представляет собой цилиндр с приварными входным и выходным патрубками. Корпус опирается на плиту четырьмя приварными лапами.

  По конструкции насосы ЦНСг отличаются исполнением с установкой проставка вместо одного направляющего аппарата, втулки, заменяющей одно из рабочих колес промежуточной ступени, а также диаметром и формой проточной части рабочих колес.

  Привод насоса – от асинхронного двигателя. Концевые уплотнения вала – торцевые с наружными теплообменниками.

Достоинства насосов ЦНСг.

  Секционное исполнение корпуса ЦНСг используется для изменения напора, без влияния на подачу.

  Герметичность стыков металлических секций обеспечивается контактом их поверхностей, кроме того, стыки уплотняются резиновыми кольцами.

  Торцевые уплотнения с импульсным уравновешиванием выгодно включают в себя аксиально-подвижный и вращающийся элементы, которые объединены усовершенствованными монтажными скобами.

  Малая установочная площадь – преимущество, которое проявляется во всех областях применения.

  Агрегат ЦНСг может быть укомплектован специальной гидромуфтой для регулирования параметров насоса корректировкой частоты вращения ротора.

  На основе теоретических и экспериментальных работ предприятие "СПЕЦНАСПРОМ" добилось работы выпускаемых насосов с большим ресурсом при значительных поперечных нагрузках на рабочих колесах и безгидроударным торможением  в конце хода.

  Оточенные функции для влияния на стабильность процесса и напор делают насосы ЦНСг незаменимым модулем, внедренным в современную систему транспортирования воды.




Вода с t до 45° С → ЦНС

Назначение и конструкция:



   Предприятие "СПЕЦНАСПРОМ" проектирует и производит центробежные насосы типа ЦНС предназначенные для подачи неагрессивной воды в нефтяные пласты при добыче нефти, а также для использования во всех отраслях перекачивания воды  и альтернативных жидкостей, по свойствам сходных с водой. Условное обозначение «С» означает секционный аппарат. Допускается изменение величины подачи насоса с соответствующим изменением напора в пределах рабочего поля допуска характеристики насоса.

  Температура прокачиваемой жидкости не должна превышать 318 K (45°C). Массовая концентрация механических примесей в среде – не более 0,1%, допустимый размер нерастворимых частиц – максимум 0,1 мм.

Конструкция

 Базовыми деталями являются входная и напорная крышки с выходным и напорным патрубками (соответственно).

  Ротор насоса состоит из антифрикционного вала с противозадирными свойствами; рабочих колес; особо упругих защитных втулок и разгрузочного диска. Осевое усилие целикового ротора воспринимается вибропрочной гидравлической пятой. Надежными опорами ротора служат износостойкие подшипники скольжения с высокой несущей способностью, кольцевой многослойной и принудительной смазкой, для чего предусмотрена маслоустановка. Ротор балансируется динамически.

  Концевые уплотнения насоса ЦНС могут быть торцевого или комбинированного типа (щелевое и мягкая сальниковая набивка). При работе насосов ЦНС с давлением на входе свыше 0,7 МПа предусматривается разгрузка сальников с отводом воды в сливную систему.

 Приводом являются двигатели типа 4АЗМ или СТД как с замкнутыми, так и с  разомкнутыми циклами вентиляции.

Преимущества насосов ЦНС.

  Секции центрируются между собой на заточках и стянуты с входной и напорной крышками стяжными шпильками. В секциях установлены направляющие аппараты, зафиксированные от проворота штифами.

  При работе насосов, типа ЦНС с давлением воды на входе менее 0,1 МПа предусмотрен впуск воды на гидростойкие концевые уплотнения для полного устранения подсоса воздуха.

Высокая производительность при высокой экономичности – таково основное признанное качество насосов ЦНС.




Вода с t до 120° С → ЦНСв

Назначение и конструкция:


  Вертикальные центробежные многоступенчатые насосы ЦНСв в зарекомендовавшем себя надежном исполнении, оптимизируют процессы водопроводных систем. Эти секционные агрегаты необходимы для циркуляции воды на установках тепловых электростанций, питая и защищая паровые котлы малой/средней мощности от нарастания давления.

  Благодаря более высоким температурам транспортируемой среды – до 120°C, и широким отклонениям от показателя pH (7…9), существенно увеличивается спектр применения насосов ЦНСв с улучшенным качеством эксплуатации.

 Конструкция ЦНСв содержит в своем составе:

– ротор, состоящий из рабочих колес и вала, вращающегося в двух опорах;
– всасывающий корпус, соединенный секциями с корпусом нагнетательным;
– радиальный, скользящий и радиально-упорный подшипники;
– втулки.

 Базовые патрубки служат в горизонтальном расположении, но могут быть развернуты – всасывающий перпендикулярно к напорному.

 Эффективность работы агрегатов ЦНСв зависит от минимизации потерь мощности. Мощность закладывает уже на стадии проектирования насоса ЦНСв, с учетом теплового режима гидросистемы, содержания взвешенных частиц не более 0,1% и оценки КПД не менее 55%. Размер взвеси не должен превышать 0,1 мм, из которых абразивных частиц допускается 2%.

Достоинства насосов ЦНСв.

Сокращенные потери давления благодаря направляющим аппаратам, вставленным в секции-диафрагмы и определяющим стабильное рабочее давление в напорной линии на выходе из насоса.

Наиболее объемный и гидравлический КПД напорной линии. Кроме того минимальные пиковые давления и пульсация. В результате, высокая производительность гидравлического комплекса.

Модифицированная сальниковая набивка с расширенной площадью теплообмена в корпусе нагнетания, куда подводится охлаждающая жидкость. Выгодный объем корпуса благотворно влияет на тепловой режим ротора, так как его стенки рассеивают выделяемое тепло.

Сейсмическая пригодность до 8 баллов (шкала MSК-84).

  При эксплуатации в условиях усиленной нагрузки и скорости перемещения (подачи), насосы ЦНСв фирмы "СПЕЦНАСПРОМ" не теряют свои рабочие величины не только на этапах постоянного цикла, но и после переналадки на другие объекты водоснабжения. В результате не нарушаются рабочие параметры (давление, расход) всей гидравлической системы.




Вода с t до 120° С → 1ЦНСг

Назначение и конструкция:

   Насосы 1ЦНСг  для оснащения систем отопления, котельных ТЭЦ малой мощности, а также объектов горячего водоснабжения. Результатом этого опыта является предложения лучших центробежных многоступенчатых насосных агрегатов секционного типа, которые успешно решают задачи перекачивания воды с (pH) водородным показателем 7–8,5 и температурой не более 105°C (378°K).

  Заданная переработка жидкости с массовой долей механических примесей до 0,1% и микротвердостью частиц до 1,47 ГПа, максимального размера 0,1 мм предоставляет особую выгоду, благодаря антикоррозийному сопротивлению насосов 1ЦНСг.

  Применение насоса 1ЦНСг в теплоэнергетической промышленности основано на преобразовании механической энергии привода в гидравлическую мощность жидкости. В котельных малой мощности повышению производительности системы способствует геометрия потока питательной воды, которая будет оптимальной за счет секций  насоса, соединяющих два его корпуса: всасывающий и нагнетательный. Оба корпуса имеют резьбовые отверстия М16х1.5 на фланцах – для стравливания воздуха, и снизу – для слива остатка жидкости.

 Новизна 1ЦНСг.
Оптимальное расположение канала подачи в насосе препятствует расщеплению примесей используемой воды. Применение этой разработки при работе аппарата с мощностью от 9 до 53,8 кВт позволяет в пять раз увеличить срок службы деталей насоса.

 Преимущества конструкции

 Улучшенные кавитационные свойства за счет специальной проставки во всасывающем корпусе или изготовления насоса с предвключенным шнеком.

 Чрезвычайно малое время задержки и плавная подача воды обеспечивают секции-диафрагмы со вставленными направляющими устройствами.

 Новые прецизионные направляющие блоки обеспечивают безотказный режим длительной работы при максимальном кавитационном запасе 4,5 м и минимальном отклонении напора – минус 10%.

 Универсальный контур регулирования  является особенностью горизонтального расположения аппарата с односторонней постановкой рабочих  (разгруженных) колес. Напорный патрубок расположен вертикально, всасывающий – направлен горизонтально вправо от привода.

 Крайне высокие эксплуатационные допуски – подача 0,0167 м3/сек, давление на входе 0,3 МПа и частота вращения 2950 об/мин.

 Как результат, компания "СПЕЦНАСПРОМ" выделят заказчику самое эффективное решение по модернизации оборудования надежными насосами 1ЦНСг.
